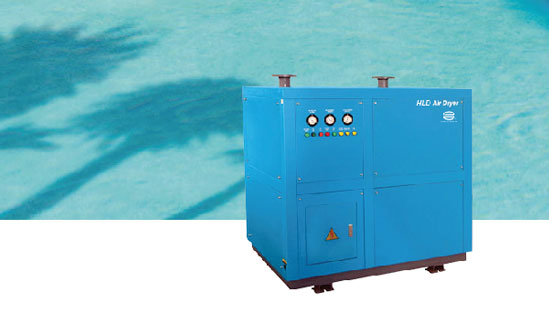

HLD系列冷冻式干燥器
产品简介
HLD系列冷冻式干燥器为压缩空气干燥处理设备，按既定设备配置与生产工艺组装制作，适用于多行业压缩空气干燥处理场景。设备可应用于石油、化工、轻工、化纤、纺织、化肥、冶金、机械、电力、电子、制药、食品、钢铁、汽车制造等领域。
技术特点
压缩空气首先进入预冷却器进行初步冷却，再引入气对气热交换器(空气热交换器)，由冷却的排出空气初步降温，并将冷凝出的水排出机外。然后流入气对制冷剂的热交换器(蒸发器)。由制冷系统进一步冷却。空气中的水汽凝结成液态水珠，经气水分离器的作用，分离出液态水和干燥的冷却空气。液态水被排出，冷却空气通过气对气热交换器 (空气热交换器) 的另一流程，在离开干燥器时被升温。
常温风冷、水冷型冷干机
规格型号 |
处理量(Nm³/min) |
压缩机功率(Hp) |
冷却水循环量(m³/h) |
空气接管口径 |
冷凝水管口径 |
总重(Kg) |
长mm |
宽mm |
高mm |
|---|---|---|---|---|---|---|---|---|---|
HLD-15 NF |
17 |
3.9 |
/ |
DN80 |
/ |
400 |
1690 |
750 |
1527 |
HLD-20 NF |
23 |
4.2 |
/ |
DN80 |
/ |
450 |
1795 |
800 |
1527 |
HLD-25 NF |
27 |
5.5 |
/ |
DN80 |
/ |
570 |
1795 |
800 |
1527 |
HLD-30 NF |
33 |
6.5 |
/ |
DN80 |
/ |
660 |
1810 |
960 |
1863 |
HLD-40 NF |
45 |
8.5 |
/ |
DN100 |
/ |
770 |
2160 |
960 |
1874 |
HLD-50 NF |
55 |
10.5 |
/ |
DN100 |
/ |
850 |
2170 |
1030 |
1946 |
HLD-60 NW |
65 |
13.5 |
11.1 |
DN125 |
ZG2" |
1020 |
2230 |
1120 |
1946 |
HLD-80 NW |
85 |
20 |
14.8 |
DN125 |
ZG2" |
1600 |
2460 |
1160 |
2019 |
HLD-100 NW |
100 |
25 |
18.5 |
DN150 |
ZG2" |
2400 |
2740 |
1160 |
2019 |
HLD-120 NW |
120 |
30 |
22 |
DN150 |
ZG2" |
2460 |
2980 |
1160 |
2020 |
HLD-150 NW |
150 |
37.5 |
29.5 |
DN200 |
ZG2½" |
2750 |
3160 |
1460 |
2193 |
HLD-180 NW |
180 |
45 |
33.3 |
DN200 |
ZG2½" |
3200 |
3300 |
1650 |
2266 |
HLD-200 NW |
200 |
50 |
37 |
DN200 |
ZG2½" |
3450 |
3550 |
1725 |
2380 |
HLD-300 NW |
300 |
80 |
55.6 |
DN250 |
ZG3" |
3900 |
4000 |
1980 |
2580 |
注：1、NF为常温风冷型，NW为常温水冷型。
高温风冷、水冷型冷干机
规格型号 |
处理量(Nm³/min) |
压缩机功率(Hp) |
冷却水循环量(m³/h) |
空气接管口径 |
冷凝水管口径 |
总重(Kg) |
长mm |
宽mm |
高mm |
|---|---|---|---|---|---|---|---|---|---|
HLD-0.7 HTF |
0.7 |
0.3 |
/ |
ZG1" |
/ |
60 |
640 |
430 |
580 |
HLD-1 HTF |
1.2 |
0.3 |
/ |
ZG1" |
/ |
80 |
760 |
430 |
700 |
HLD-2 HTF |
2.4 |
1 |
/ |
ZG1" |
/ |
90 |
760 |
430 |
720 |
HLD-3 HTF |
3.8 |
1.2 |
/ |
ZG1½" |
/ |
150 |
1000 |
600 |
860 |
HLD-6 HTF |
6.5 |
2 |
/ |
ZG1½" |
/ |
250 |
1200 |
700 |
1050 |
HLD-7 HTF |
7.5 |
2.2 |
/ |
ZG1½" |
/ |
250 |
1200 |
700 |
1050 |
HLD-10 HTF |
10.7 |
3.6 |
/ |
ZG2" |
/ |
340 |
1400 |
800 |
1130 |
HLD-13HTF |
13.5 |
3.8 |
/ |
ZG2" |
/ |
340 |
1400 |
800 |
1130 |
HLD-15 HTW |
17 |
3.9 |
6 |
DN80 |
ZG1½" |
435 |
1690 |
900 |
1658 |
HLD-20 HTW |
23 |
4.2 |
7.5 |
DN80 |
ZG1½" |
480 |
1795 |
900 |
1688 |
HLD-25 HTW |
27 |
5.5 |
8.8 |
DN80 |
ZG1½" |
600 |
1970 |
900 |
1708 |
HLD-30 HTW |
33 |
6.5 |
11.8 |
DN80 |
ZG1½" |
700 |
1810 |
1010 |
1908 |
HLD-40 HTW |
45 |
8.5 |
14.8 |
DN100 |
ZG1½" |
820 |
2160 |
1100 |
1908 |
HLD-50 HTW |
55 |
10.5 |
17.8 |
DN100 |
ZG1½" |
900 |
2350 |
1190 |
1995 |
HLD-60 HTW |
65 |
13.5 |
22.2 |
DN125 |
ZG2" |
1100 |
2410 |
1430 |
1995 |
HLD-80 HTW |
85 |
20 |
29.6 |
DN125 |
ZG2" |
1700 |
2460 |
1586 |
2019 |
HLD-100 HTW |
100 |
25 |
37 |
DN150 |
ZG2" |
2480 |
2740 |
1586 |
2019 |
HLD-120 HTW |
120 |
30 |
44 |
DN150 |
ZG2" |
2520 |
2960 |
1620 |
2030 |
HLD-150 HTW |
150 |
37.5 |
59 |
DN200 |
ZG2½" |
2800 |
2960 |
1620 |
2050 |
HLD-180 HTW |
180 |
45 |
66.6 |
DN200 |
ZG2½" |
3300 |
3300 |
1900 |
2260 |
HLD-200 HTW |
200 |
50 |
74 |
DN200 |
ZG2½" |
3600 |
3550 |
2010 |
2380 |
HLD-300 HTW |
300 |
80 |
112.5 |
DN250 |
ZG3" |
4100 |
4000 |
2300 |
2580 |
注：1、HTF 为高温风冷型，HTW 为高温水冷型。
